Clock-PIC / Reloj en la pantalla de la televisión

El concepto es una idea original de Eric Smith, pero el algoritmo es de mi autoría dado que la versión de Eric funcionaba sobre un PIC16C5x corriendo a 16MHz y yo solo tengo un 16C84 funcionando a 4MHz.
Este circuito genera una señal PAL con 625 líneas de resolución.
En esta versión no he podido incluir las rutinas necesarias para ajustar la hora, y la fecha jamás avanza pero la generación de la señal de vídeo funciona perfectamente.

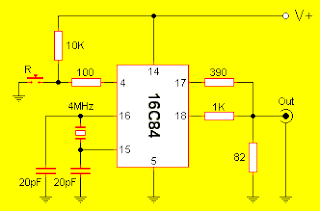

Este circuito produce los siguientes niveles de tensión:

RA1 RA0 Señal en Salida
+5v +5v +1.0v (nivel de blanco)
+5v 0v +0.3v (nivel de negro)
0v 0v 0v (nivel de sincronismo)
El circuito debe ser alimentado con 5v. Como reloj se emplea un cristal de 4MHz. No utilizar resonador cerámico dado que la precisión del timming está en juego.
el codigo se puede descargar de http://rapidshare.com/files/49625588/video.asm
