VUMETRO DE 5 LEDS

Este instrumento permite visualizar el nivel de sonido de una señal de audio.

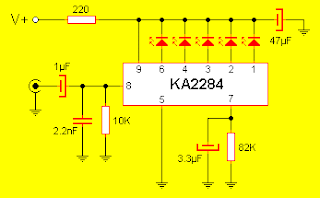

El circuito es bien simple y se basa en el uso de un integrado específico para estas aplicaciones, el KA2284. La resistencia a la entrada hace las veces de limitadora de corriente para evitar que los diodos LED se quemen. La entrada es desacoplada por el electrolítico y filtrada por el capacitor de 2.2nF y la resistencia de 10K en paralelo.
El integrado es de 9 terminales en línea, todos del mismo lado de la pastilla.

FOTOS DEL CIRCUITO MONTADO
