Mezclador para 5 micrófonos y 2 auxiliares

Este circuito permite combinar en una única señal cinco micrófonos dinámicos de baja impedancia y dos entradas auxiliares, que bien pueden ser micrófonos del tipo electret o entradas ya amplificadas como las provenientes de un reproductor o un receptor.
El circuito es bien simple y está formado por una etapa preamplificadora realimentada, en cuya entrada se ha colocado una red sumadora de siete señales.
Originalmente pensé este circuito para utilizarlo en una consola de exteriores conectada a un híbrido telefónico. Por ello tantos micrófonos y tan solo dos auxiliares. En uno de los auxiliares conecte un micro electret el cual capta muy bien el ruido ambiental y en la otra entrada, por medio de una resistencia de 100K en serie que no aparece en el diagrama, conecte un handy que permite entrar al aire a un relator que se encuentra lejos de donde la consola. El rendimiento del circuito es muy bueno, dado que solo necesita 12V para su alimentación puede ser alimentado tanto desde una batería como de una fuente. El consumo es extremadamente bajo (ronda los 10mA) y la calidad de audio es muy buena. Obviamente, por tratarse de algo a utilizarse por teléfono se lo ideó en configuración mono, pero nada impide montar dos circuitos idénticos con potenciómetros duales y hacerlo estéreo. En las entradas de micrófono es recomendable usar fichas hembras de 6.5mm mono ya que son estándar en los micro de baja Z. Las entradas auxiliares en cambio son mas libres. Yo en mi caso use fichas MiniDIN, como las que se usa en los nuevos mouse's de PC. Estas fichas son muy económicas y además tienen una seguridad de contacto mecánico superior a las clásicas de 3.5mm estéreo. Utilizando tres terminales en las entradas auxiliares se puede enviar por vías distintas la masa, la entrada de señal y la tensión de polarización (BIAS) necesaria en caso de utilizar un micro electret. Si se va a ingresar una señal amplificada no conectar la tensión de polarización y recordar colocar dentro de la ficha macho la resistencia de 100K.

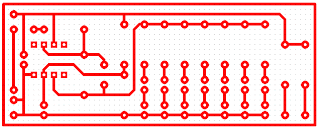

Este es el circuito impreso visto desde el lado de las pistas de cobre:
