Fuente de 3, 6 y 9v para el auto

Cuando se necesita conectar a cargar la pila del teléfono o la videocámara y no se dispone de un tomacorrientes de 110V a veces se hace imperioso tener 3, 6 o 9V para evitar el adaptador AC/DC y así poder conectar el cargador al coche. También es común querer conectar una radio a pilas o un reproductor de MP3 y no disponer del adaptador para tal fin. Este pequeño circuito permite seleccionar con una llave corredera la tensión deseada a partir de los 12V de la batería del auto.

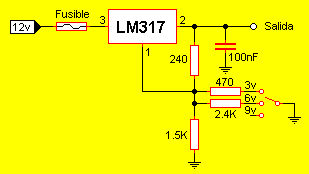

El circuito en si está elaborado con un regulador de tensión ajustable de National, el LM317 el cual posee en su interior la electrónica necesaria para realizar el ajuste y estabilización de la tensión según el valor de masa de su entrada de ajuste. Si bien es mas común en estos casos colocar un potenciómetro y que el usuario "calibre" a la tensión deseada en la práctica la mayoría de los aparatos electrónicos utilizan estos tres voltajes y en viaje puede hacerse complicado parar para ajustar con un tester la tensión de salida. De esta forma basta con deslizar la llave a la posición deseada y listo. Nada de ajustes con resistencias variables ni potenciómetros. Como todo montaje conectado a la batería del auto deberá colocarse un fusible en serie, en este caso de 1A, que proteja el cableado existente en caso de cortos. El integrado es preferible dotarlo de un disipador térmico individual. Dado que la llave en posición abierta acciona a 9v es conveniente que la misma sea de calidad y que cuando se proceda a seleccionar el voltaje deseado no esté conectada a ningún aparato. Esto evitaría que, si conectamos una radio de 3V y movemos el selector en pequeños instantes en que se desliza la llave el contacto se abrirá, dejando pasar 9V y causando posibles daños a la electrónica de la misma..
